Como parte del nuevo contenido que vamos publicando en elephant vfx, vamos a introducir una serie de posts sobre trucos, consejos, experiencias, etc. trabajando en set. Generalmente se encuentra muy poca información online, ya que tampoco somos muchos los experimentados en labores de set en el mundo de los visual effects, o al menos, no en comparación con otros puestos de trabajo en la industria.
El tip de hoy es como indica el titulo, captúralo todo! Incluso aquellas cosas que en principio no debes capturar, o no están incluídas en el biding. Siempre hay secuencias que se complican, donde es necesario añadir más elementos 3D de los pensados originalmente, o simplemente trabajo extra que recae en un VFX facility que no se había contemplado con anterioridad por cuestiones de agenda.
Pongamos el ejemplo práctico de que tenemos que recrear parte de una ciudad mediante efectos visuales. Generalmente tendemos a capturar todo lo relacionado con el entorno que forma parte del set, pero en ocasiones podemos obviar por ejemplo, mobiliario urbano, elementos de atrezzo, etc. En ocasiones incluso de forma deliberada, por ejemplo porque en el biding de esa secuencia sólo necesitamos recrear una pared para demolición. Pero quizás haya un montón de elementos de atrezzo en ese set, que nos puedan servir para popular las calles de otra secuencia que rodaremos semanas después. Por eso, si puedes, captúralo todo.
En este sencillo ejemplo, nos ponemos en la situación de capturar un sencillo prop de atrezzo, una vieja caja de madera. Qué capturar? Todo lo que podamos. Si no tenemos mucho tiempo, con 6 fotografías tendríamos suficiente para poder recrear este prop. Si tenemos 5 o 10 minutos, podemos realizar una rápida sesión de photogrammetry y asegurarnos de capturar aún más detalle, para poder recrear con mayor fotorrealismo el asset.
Para ponernos en una situación real de producción, vamos a suponer que no tenemos tiempo agendado para capturar este tipo de props secundarios, así que vamos a hacerlo en apenas 5 minutos, y en condiciones poco favorables.
Esas condiciones poco favorables en este caso (y en muchos casos similares en set) son:
- Situación lumínica pobre. Estoy fotografiando al ocaso, poca luz ambiental y no dispongo de iluminación artificial controlable.
- Equipo muy reducido. Solo dispongo de un trípode que utilizaré como base, una cámara digital mirrorless, un Macbeth chart y una cinta métrica (pies y metros).
- No necesitamos mucho más para capturar este tipo de assets, es más, tener estas (importantes) limitaciones nos viene bien para realizar la captura muy rápido. No buscamos perfección si no cubrir la mayor cantidad de atrezzo posible (no son hero assets).
Trípode con base, Sony a6000, cinta métrica y Macbeth chart.
Los que hayáis cursado nuestro curso de Photogrammetry en VFX ya conocéis los shooting patterns más comunes para obtener buenos resultados, así como las condiciones lumínicas ideales y equipo necesario para cada situación. En este caso, dejamos el prop quieto encima del trípode y rotamos alrededor del mismo, realizando fotos en 360 grados y 3 alturas diferentes. Suficiente para cubrir todo el prop. Hemos realizado 114 fotos, cámara en mano, en apenas 5 minutos.
Siempre recomiendo ajustar todos los parámetros de la cámara de forma manual, como hemos visto en Photogrammetry en VFX, pero en esta situación, como lo que más me interesa es la rapidez de captura, solo fijo la apertura y el white balance. Dejo que el enfoque y la velocidad de obturación vengan dadas por la cámara. También fijo el ISO a 320, que no es lo ideal, pero la situación lumínica así lo requería.
Pese a que la calidad de las fotos no es demasiado buena, algunas están fuera de foco, muchos claro oscuros y ruido, Photoscan es capaz de alinear todas las imágenes.
En el espacio 3D podemos ver perfectamente el shooting patter que seguí a la hora de capturar este prop.
El procesado de toda esta información debería tomar no más de hora y media. Una vez procesado el point cloud deberíamos obtener un modelo y texturas de razonable calidad.
A partir de ahora, la idea es llevarnos la geometría y las cámaras a Maya, y allí reconstruir el modelo. Lo que suelo hacer, es importarlo todo en Maya, meterlo dentro de un locator (para conseRvar la posición y orientación original) y mover el locator para que el asset se quede en el centro del mundo. De esta forma puedo siempre resetear la posición del locator y dejar el asset en la posición original dada por Photoscan. Así siempre puedo re-importar el modelo final en Pohotoscan y re-proyectar texturas, como hemos visto en el curso Photogrammetry en VFX.
Antes de empezar a reconstruir el modelo, voy a eliminar todo aquello que viene de la captura y no me interesa, para dejar sólo la caja de madera. El mejor software para realizar este tipo de tareas es Meshlab. Puede fácilmente manejar photogrammetry y lidar de centenas de millones de polígonos. Una vez limpiado el modelo, me lo llevo de vuelta a Maya para su reconstrucción.
Gracias a mis grandes dotes de modelado, puedo reconstruir esta caja fácilmente :)
El siguiente paso es texturizar la caja en Mari. Para ello necesitamos un buen uv mapping.
Voy a exportar tanto las cámaras como el modelo a Mari, para así poder proyectar a través de las cámaras utilizando las fotografías raw. Para ello necesito tener el modelo en la posición original de Photoscan. Basta con resetEar el locator padre y todo estará perfectamente posicionado.

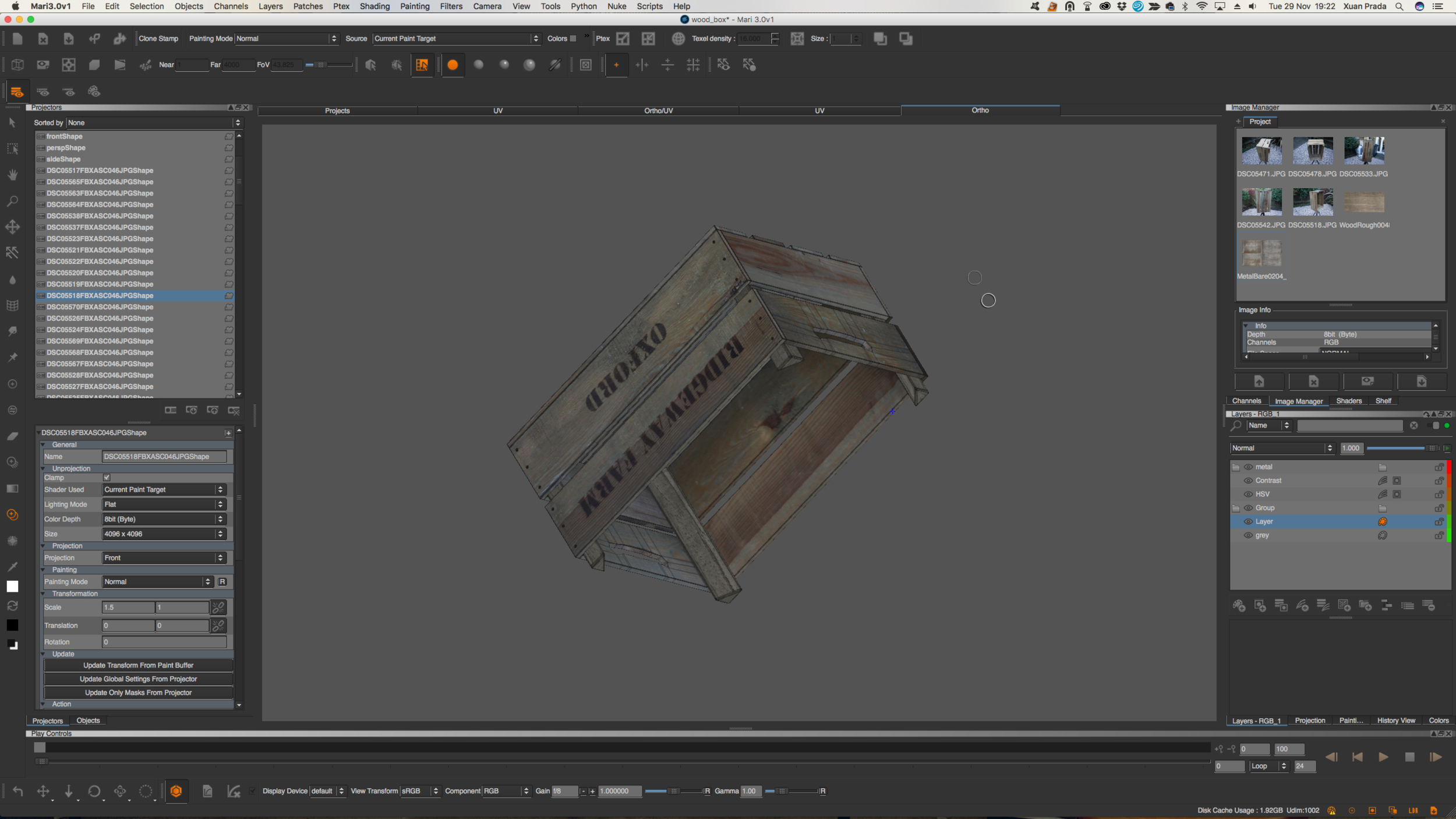

Una vez importado en Mari, basta con seleccionar 5 o 6 cámaras y proyectar desde ellas. Todo debería encajar prácticamente a la perfección.
El último paso del proceso, aunque puede ser realizado antes en el pipeline, es neutralizar mis texturas (o fotografías) utilizando el Macbeth chart en Nuke.
Finalmente unos render test con el modelo final. De esta forma podemos realizar atrezzo fotorrealista para nuestros sets digitales de forma rápida, sencilla y efectiva.
